Utilidad 01 · Sistema métrico

Roscas métricas

Consulta el paso y el diámetro de broca sugerido para rosca normal o fina. Las imágenes se enlazan automáticamente por fila.

Gráfico de la medida seleccionada

Cómo se relacionan el hilo y la broca

SELECCIÓN —

Vista frontal · círculos a escala relativa

Ø EXTERIOR
— BROCA
—

El círculo interior representa el agujero antes de pasar el macho.

Vista lateral · forma del hilo

— —

Ø exterior: —
Ø broca: —
Paso: —
Densidad: —
Perfil: —

Pulsa Ver gráfico en otra fila para cambiar esta explicación.

Referencia visual	Tipo	Denominación	Paso mm	Broca sugerida Ø mm	Designación completa
`metrica-m2-p0-40.webp`	Normal	M2	0,40	1,60	`M2 × 0,40`
`metrica-m3-p0-50.webp`	Normal	M3	0,50	2,50	`M3 × 0,50`
`metrica-m4-p0-70.webp`	Normal	M4	0,70	3,30	`M4 × 0,70`
`metrica-m5-p0-80.webp`	Normal	M5	0,80	4,20	`M5 × 0,80`
`metrica-m6-p1-00.webp`	Normal	M6	1,00	5,00	`M6 × 1,00`
`metrica-m7-p1-00.webp`	Normal	M7	1,00	6,00	`M7 × 1,00`
`metrica-m8-p1-25.webp`	Normal	M8	1,25	6,80	`M8 × 1,25`
`metrica-m9-p1-25.webp`	Normal	M9	1,25	7,80	`M9 × 1,25`
`metrica-m10-p1-50.webp`	Normal	M10	1,50	8,50	`M10 × 1,50`
`metrica-m11-p1-50.webp`	Normal	M11	1,50	9,50	`M11 × 1,50`
`metrica-m12-p1-75.webp`	Normal	M12	1,75	10,20	`M12 × 1,75`
`metrica-m13-p1-75.webp`	Normal	M13	1,75	11,25	`M13 × 1,75`
`metrica-m14-p2-00.webp`	Normal	M14	2,00	12,00	`M14 × 2,00`
`metrica-m15-p2-00.webp`	Normal	M15	2,00	13,00	`M15 × 2,00`
`metrica-m16-p2-00.webp`	Normal	M16	2,00	14,00	`M16 × 2,00`
`metrica-m18-p2-50.webp`	Normal	M18	2,50	15,50	`M18 × 2,50`
`metrica-m20-p2-50.webp`	Normal	M20	2,50	17,50	`M20 × 2,50`
`metrica-m22-p2-50.webp`	Normal	M22	2,50	19,50	`M22 × 2,50`
`metrica-m3-p0-25.webp`	Fino	M3	0,25	2,75	`M3 × 0,25`
`metrica-m4-p0-35.webp`	Fino	M4	0,35	3,65	`M4 × 0,35`
`metrica-m5-p0-50.webp`	Fino	M5	0,50	4,50	`M5 × 0,50`
`metrica-m6-p0-50.webp`	Fino	M6	0,50	5,50	`M6 × 0,50`
`metrica-m7-p0-75.webp`	Fino	M7	0,75	6,25	`M7 × 0,75`
`metrica-m8-p0-75.webp`	Fino	M8	0,75	7,25	`M8 × 0,75`
`metrica-m8-p1-00.webp`	Fino	M8	1,00	7,00	`M8 × 1,00`
`metrica-m9-p1-00.webp`	Fino	M9	1,00	8,00	`M9 × 1,00`
`metrica-m10-p0-75.webp`	Fino	M10	0,75	9,25	`M10 × 0,75`
`metrica-m10-p1-00.webp`	Fino	M10	1,00	9,00	`M10 × 1,00`
`metrica-m10-p1-25.webp`	Fino	M10	1,25	8,80	`M10 × 1,25`
`metrica-m11-p1-00.webp`	Fino	M11	1,00	10,00	`M11 × 1,00`
`metrica-m11-p1-25.webp`	Fino	M11	1,25	9,75	`M11 × 1,25`
`metrica-m12-p1-00.webp`	Fino	M12	1,00	11,00	`M12 × 1,00`
`metrica-m12-p1-25.webp`	Fino	M12	1,25	10,75	`M12 × 1,25`
`metrica-m12-p1-50.webp`	Fino	M12	1,50	10,50	`M12 × 1,50`
`metrica-m13-p1-25.webp`	Fino	M13	1,25	11,75	`M13 × 1,25`

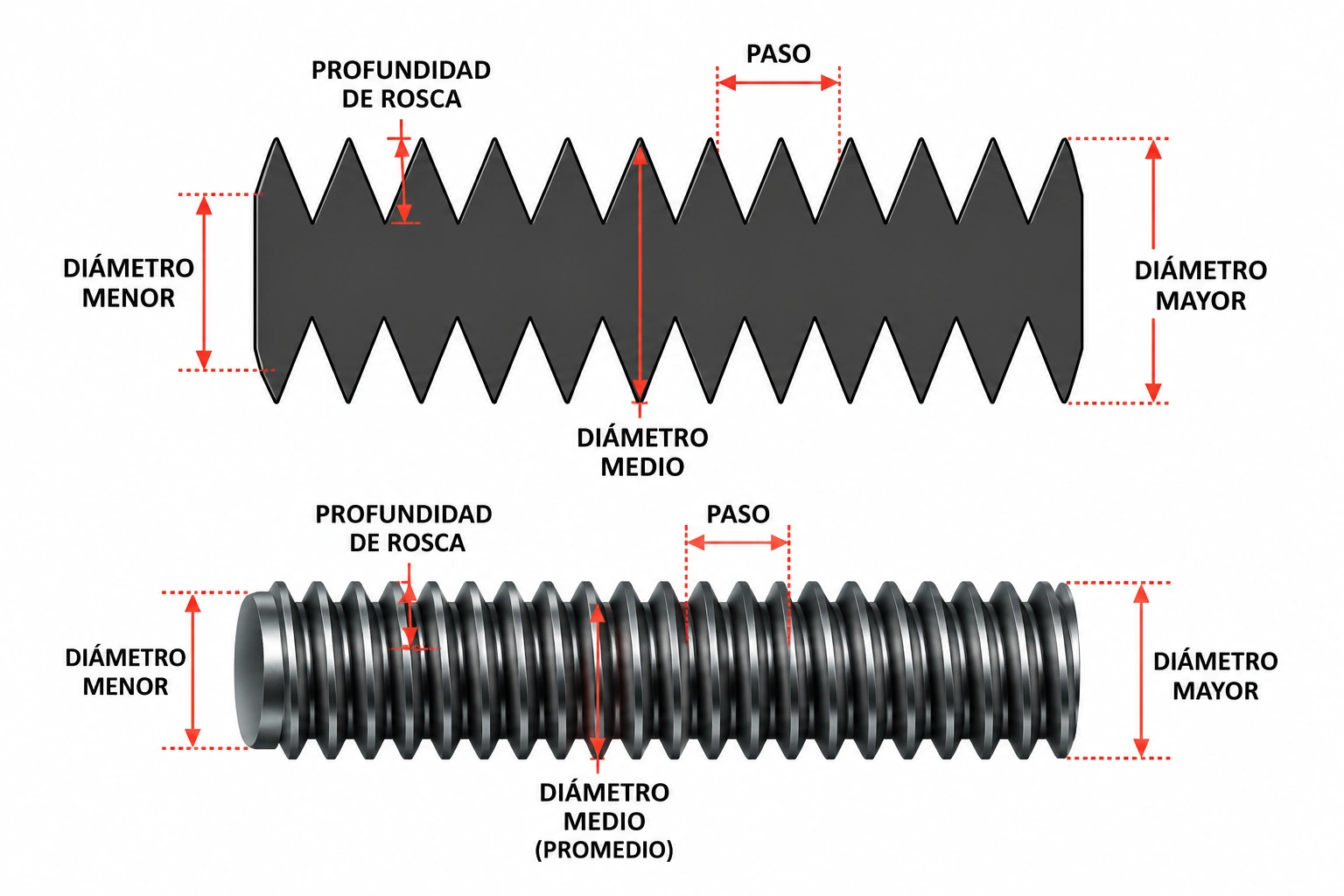

`metrica-m13-p1-50.webp`	Fino	M13	1,50	11,50	`M13 × 1,50`
`metrica-m14-p1-00.webp`	Fino	M14	1,00	13,00	`M14 × 1,00`
`metrica-m14-p1-25.webp`	Fino	M14	1,25	12,80	`M14 × 1,25`
`metrica-m14-p1-50.webp`	Fino	M14	1,50	12,50	`M14 × 1,50`
`metrica-m14-p1-75.webp`	Fino	M14	1,75	12,25	`M14 × 1,75`
`metrica-m15-p1-25.webp`	Fino	M15	1,25	13,75	`M15 × 1,25`
`metrica-m15-p1-50.webp`	Fino	M15	1,50	13,50	`M15 × 1,50`
`metrica-m16-p1-00.webp`	Fino	M16	1,00	15,00	`M16 × 1,00`
`metrica-m16-p1-25.webp`	Fino	M16	1,25	14,75	`M16 × 1,25`

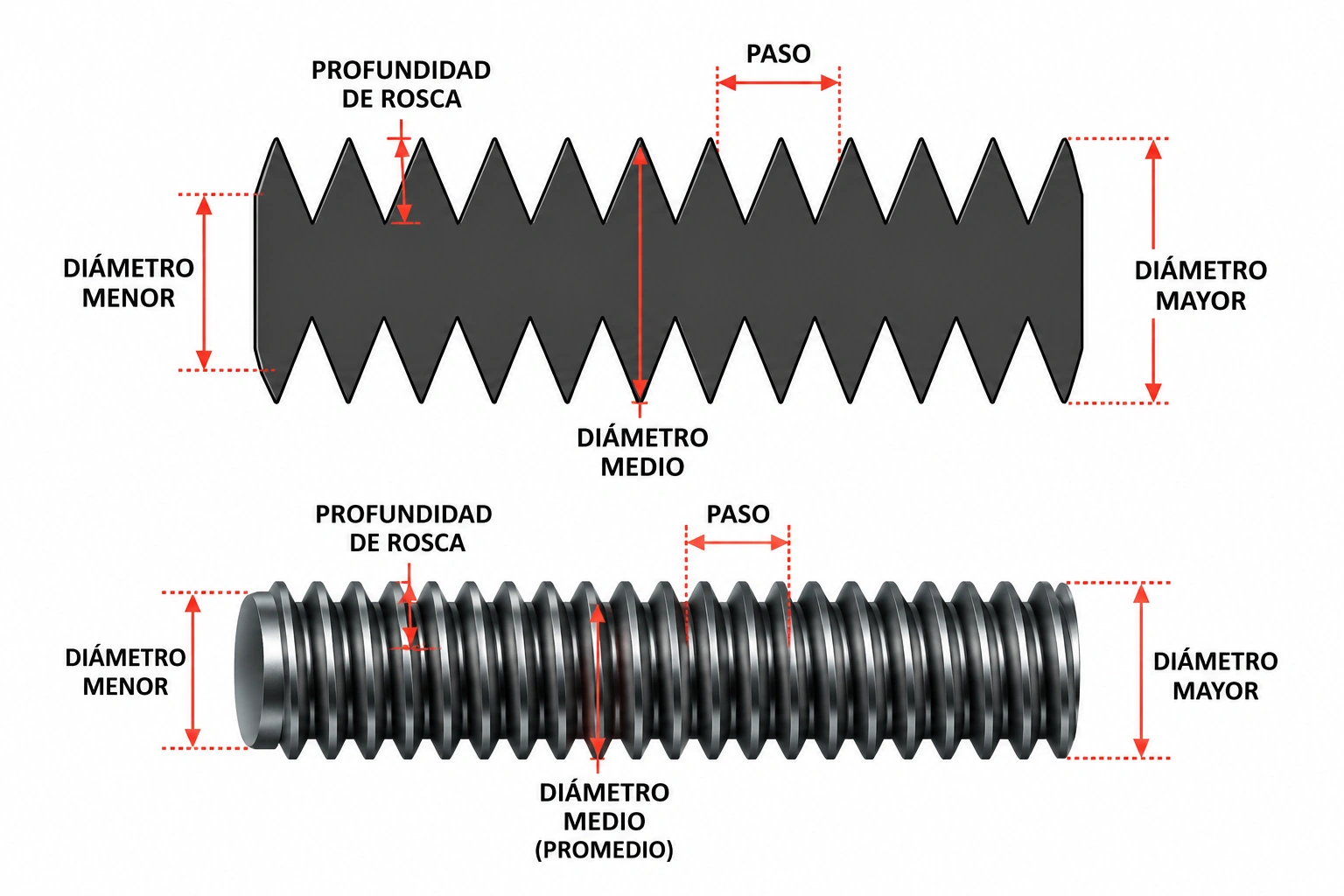

`metrica-m16-p1-50.webp`	Fino	M16	1,50	14,50	`M16 × 1,50`
`metrica-m18-p1-25.webp`	Fino	M18	1,25	16,75	`M18 × 1,25`
`metrica-m18-p1-50.webp`	Fino	M18	1,50	16,50	`M18 × 1,50`
`metrica-m18-p2-00.webp`	Fino	M18	2,00	16,00	`M18 × 2,00`
`metrica-m20-p1-50.webp`	Fino	M20	1,50	18,80	`M20 × 1,50`

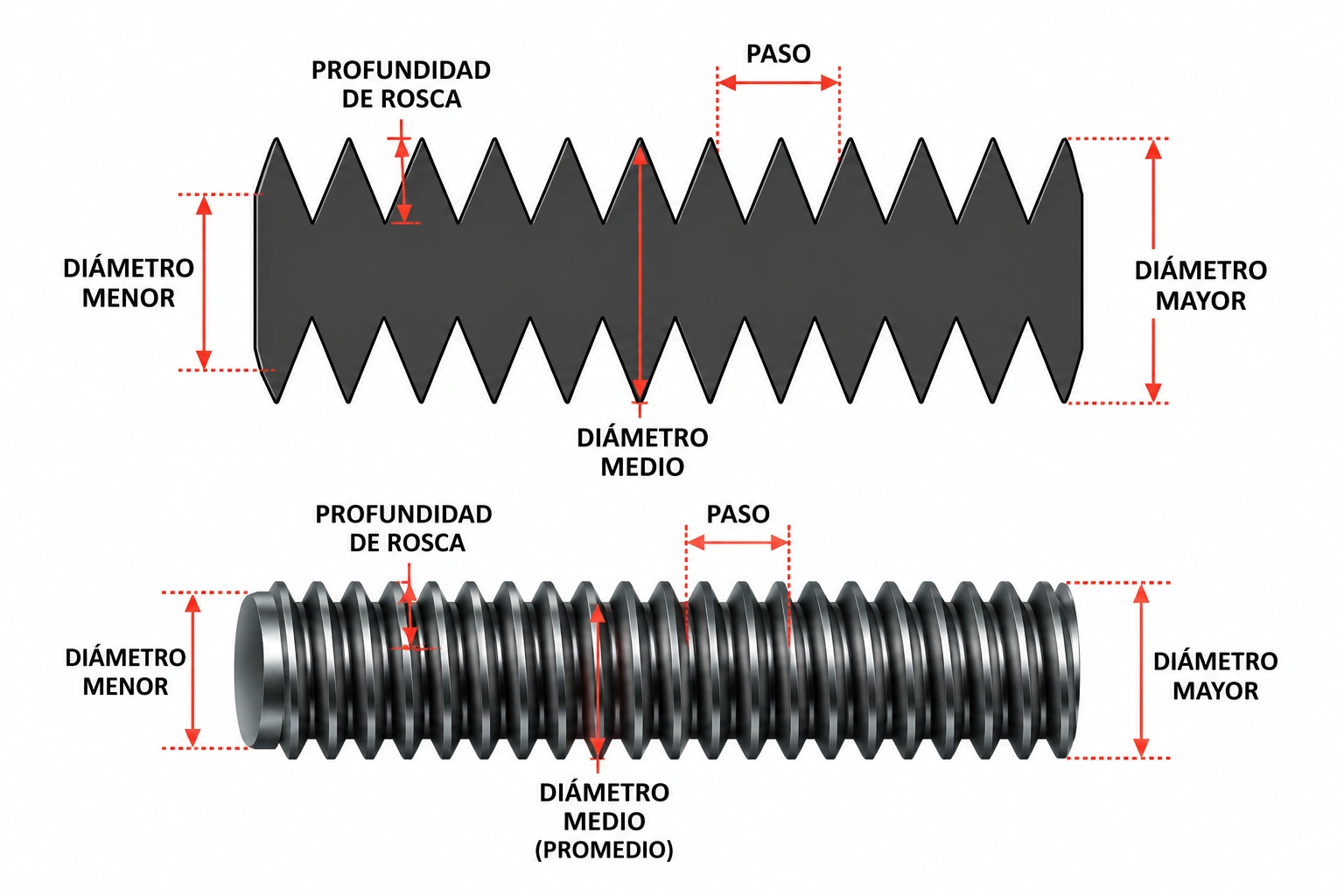

`metrica-m20-p2-00.webp`	Fino	M20	2,00	18,00	`M20 × 2,00`
`metrica-m22-p1-50.webp`	Fino	M22	1,50	20,50	`M22 × 1,50`
`metrica-m22-p2-00.webp`	Fino	M22	2,00	20,00	`M22 × 2,00`
